    通过技术实现数据中心高可用，尊龙时凯是怎么做到的？| 运维实战家

    发布时间：2021-05-20
    随着尊龙时凯数据中心网络的快速发展，实现数据中心高可靠、业务可持续性成为客户对数据中心建设的目标。传统网络冗余技术的组网逐渐不能满足业务需要与高可用的需求。通过尊龙时凯vAP技术创新，如何助力数据中心实现高可用？

    网络冗余技术特点

    在传统的业务组网中，为了实现业务高可靠性，研发人员设计多种冗余技术来实现业务的冗余备份（如VRRP、VSU堆叠等技术，这些技术都在一定程度上实现了客户对业务高可靠性的需求，同时依然存在技术壁垒与特点：

    VRRP协议

    VRRP即虚拟路由冗余协议，VRRP的优势是通过设置虚拟网关可实现毫秒级的业务切换，避免单点设备故障的影响，但协议本身仅一台设备对外提供网关功能，无法实现多活；另下层设备多链路上行，仅连接主路由器的链路使用，浪费了链路资源。

    设备虚拟化

    VSU设备虚拟化即通过专门的堆叠线缆将多台物理设备虚拟成一台逻辑设备的技术，增加了核心层的可靠性。其优势能简化配置和管理、提高设备、网络的可靠性等特点；但管理面采用主备形式，CPU性能受到影响且软件类故障易造成业务中断、无法实现ISSU升级或重启、双主情况下误杀风险大。

    M-LAG

    行业常提到的M-LAG技术使得vrrp报文均能抵达成员网关设备，使得服务器流量实现了双归负载，提高带宽使用率、以及设备、链路的高可用性。
    vAP技术游刃有余

    vAP技术概述

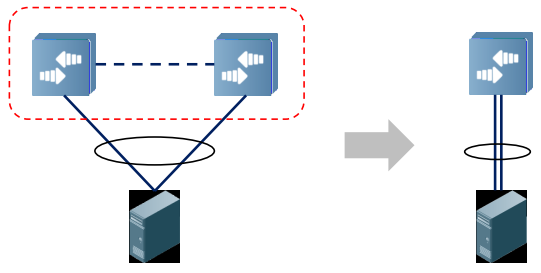

    建设高可靠、链路高利用和设备高冗余网络，同时期望升级时不影响业务，且能够高效组网。尊龙时凯vAP技术即跨设备进行链路聚合的技术，实现多台独立设备间的链路聚合，如下图所示，2台设备通过vAP技术组成跨设备的链路聚合，下层设备则通过传统的链路聚合对接上层设备，实现冗余备份。



    vAP正常数据转发

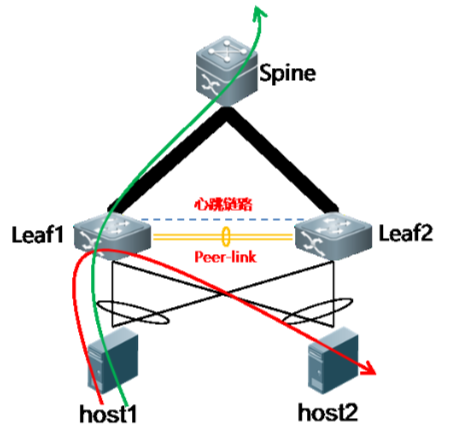

    • 单播转发（如下图）


    南北向单播流量: 在 vAP 接入侧， vAP 的成员设备接收到接入设备通过链路捆绑负载分担发送的流量后，共同进行流量转发。到达 vAP 主备设备发往网络侧的流量根据路由表转发流量。

    东西向单播流量：在全部组建 vAP，没有孤立端口的场景下，二层流量通过 vAP 本地优先转发，三层流量 通过VRRP双活网关转发，都不经过peer-Link，直接由vAP主备设备转发至对应成员口。

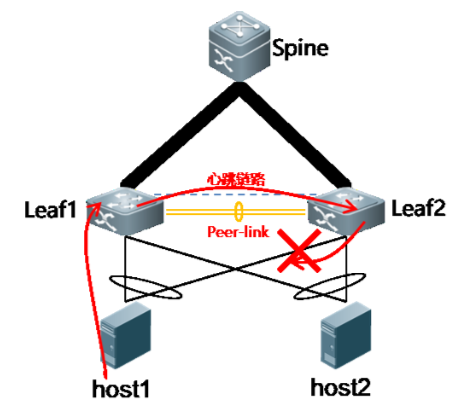

    • 广播转发（如下图）

    图2-4

    此处以 vAP 主设备(leaf1)的转发为例， vAP 主设备收到广播流量后向各个下一跳转 发，当流量到达 vAP 备设备时，由于 peer-link 与 vAP 成员接口存在单向隔离机制，到达备 设备的流量不会向 host1 转发。

    vAP故障时数据转发

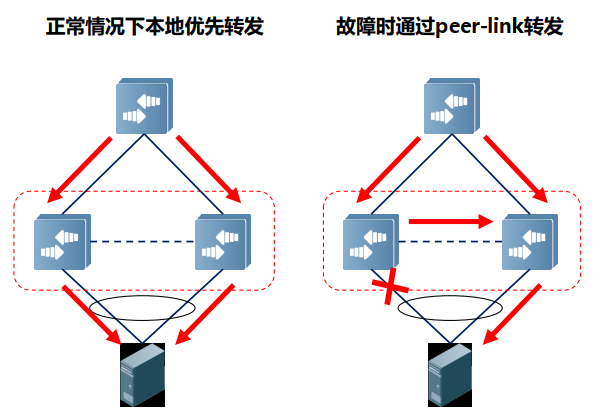

    • vAP实行本地转发优先原则，仅当vAP组下行链路故障时，下行流量通过peer link转发到对端设备，具体如下图所示：



    图2-5

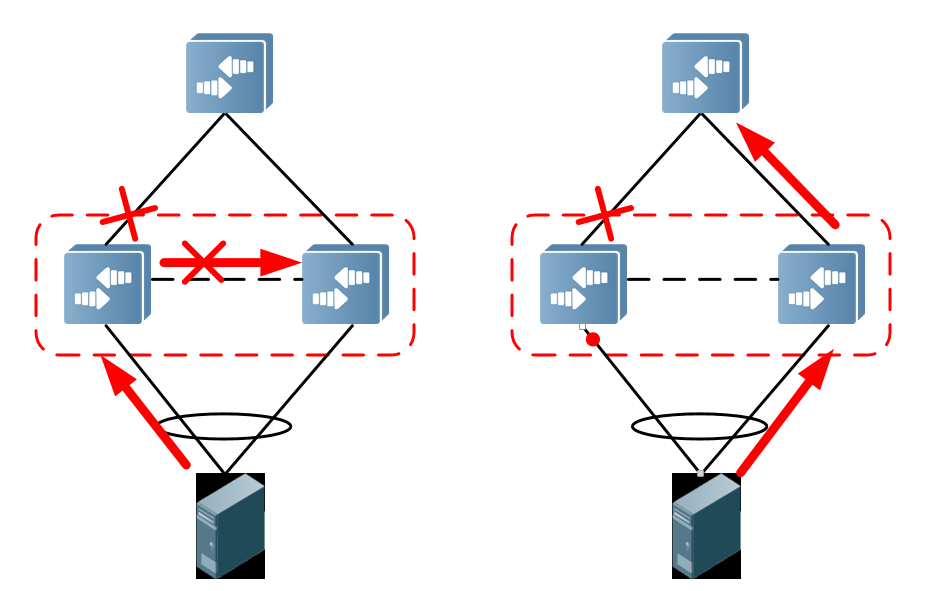

    • 当上行链路故障时，vAP正常，下层接入设备依然会将流量转发过来，此时交换机上行链路故障无法将业务流量转发出去，由于vAP组网时开启链路检测机制，保证当上行链路故障时，将交换机下行业务接口抑制，从而数据往另一台设备转发，如下图：



    图2-6

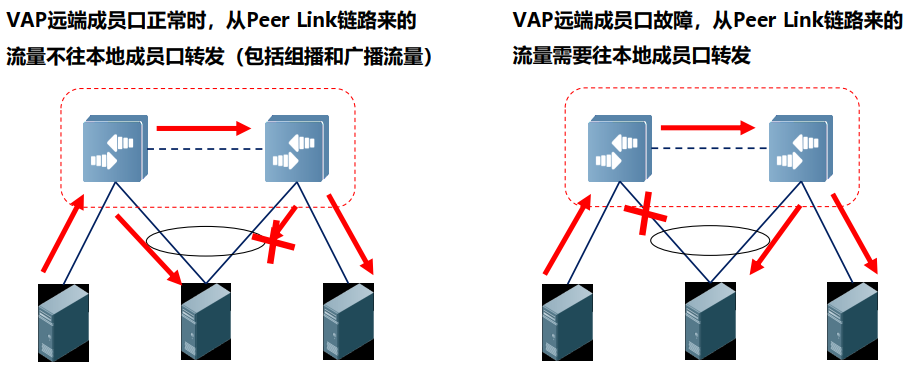

    vAP防环机制

    成员设备通过peer link链路接收的未知单播和广播报文，在远端vAP成员接口正常时不会从本地的vAP成员接口转发，仅当远端vAP成员接口故障时从本地vAP成员接口转发：

    图2-7

    通过vAP服务金融客户，获得高度认可

    网络规划

    图3-1

    如上图3-1所示，客户组网已三层网络架构部署，区域业务网关在分区汇聚上，分区汇聚与全网核心通过三层链路互联，部署OSPF协议进行全网路由的交互。

    功能区域通过vAP技术进行冗余组网汇聚设备则通过vAP技术进行跨设备的链路聚合与其进行连接。分区汇聚上通过策略路由将敏感业务引流到防火墙进行安全防护。


    路由流量规划

    • 场景一：正常情况下，汇聚设备基于本地优先转发的原则，直接通过路由转发出去，如下图3-2：

    图3-2

    • 场景二：当vAP某一成员接口故障时，终端业务数据转发到同一台汇聚设备，汇聚设备基于本地优先转发原则通过路由转发出去，如下图3-3：

    图3-3

    • 场景三：当vAP某一成员设备上行接口全部故障时，下行业务接口被抑制，业务数据全部通过上行链路正常的vAP设备转发，如下图3-4：

    图3-4

    本次项目通过vAP技术满足了对网络的要求，实现了客户期望的设备级、板卡级、链路级的高可靠。在客户参与下进行多次设备、板卡、链路的多重切换测试演练，均满足了客户预期的毫秒级的业务切换需求，vAP高效地为后续业务系统的搭建保驾护航。尊龙时凯服务团队获得了尊龙时凯合作伙伴、客户的肯定与高度认可。
