      【RSR】RSR如何配置VRRP

      发布时间：2013-09-12
      点击量：4997

      功能介绍：

      VRRP  (Virtual   Router  Redundancy   Protocol，虚拟路由冗余协议)设计采用主备模式，以保证当主路由设备发生故障时，备份路由设备可以在不影响内外数据通信的前提下进行功能切换，且不需要再修改内部网络的参数。VRRP 组内多个路由设备都映射为一个虚拟的路由设备。VRRP 保证同时有且只有一个路由设备在代表虚拟路由设备进行包的发送，而主机则是把数据包发向该虚拟路由设备，这个转发数据包的路由设备被选择成为主路由设备。如果这个主路由设备在某个时候由于某种原因而无法工作的话，则处于备份状态的路由设备将被选择来代替原来的主路由设备。VRRP 使得局域网内的主机看上去只使用了一个路由设备，并且即使在它当前所使用的首跳路由设备失败的情况下仍能够保持路由的连通性。

      应用场景

      企业有两个网关路由器，一主一备，主备之间需要实现冗余备份，正常情况下通过主用的网关路由器上网，当主用的网关路由器出现故障时，能够自动的切换到备份的网关路由器，那么可以在两个网关路由器上启用vrrp功能来实现冗余备份功能。

      一、组网需求

      1、内网有两个路由器连接出口设备

      2、要求两个路由器做网关备份，要求内网只设置一个网关地址

      3、要求当两个路由器的上联接口或线路断开后，网络能自动切换，保证网络通畅

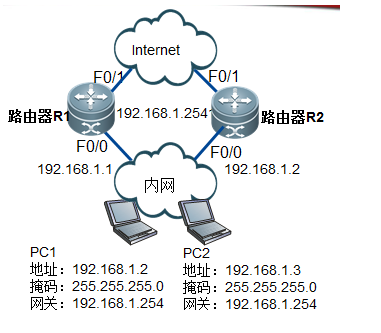

      二、组网拓扑



      三、配置要点

      1、 路由器基本上网配置 （根据实际网络设计部署）

      2、路由器内网口配置vrrp

      3、客户机网关地址配置的是虚拟网关

      四、配置步骤

      路由器R1配置：

      Ruijie>enable

      Ruijie#configure terminal

      Ruijie(config)#interface fastEthernet 0/0

      Ruijie(config-if-FastEthernet 0/0)#ip address 192.168.1.1 255.255.255.0      //配置接口实际ip

      Ruijie(config-if-FastEthernet 0/0)#vrrp 1 ip 192.168.1.254               //指定vrrp虚拟地址

      Ruijie(config-if-FastEthernet 0/0)#vrrp 1 priority 120                     //指定该接口的vrrp优先级，越大越优先。默认100

      Ruijie(config-if-FastEthernet 0/0)#vrrp 1 track FastEthernet 1/0 30    //检测上联口f1/0 down掉后优先级降30，切换为备网关

      Ruijie(config-if-FastEthernet 0/0)#end

      Ruijie#write            // 确认配置正确，保存配置

      路由器R2配置：

      Ruijie#configure terminal

      Ruijie(config)#interface fastEthernet 0/0

      Ruijie(config-if-FastEthernet 0/0)#ip address 192.168.1.2 255.255.255.0

      Ruijie(config-if-FastEthernet 0/0)#vrrp 1 ip 192.168.1.254

      Ruijie(config-if-FastEthernet 0/0)#end

      Ruijie#write           //确认配置正确，保存配置

      五、配置验证

      1、通过sh vrrp  brief 查看VRRP协商状态：

      Ruijie#sh vrrp  brief

      Interface                 Grp       Pri        timer          Own               Pre            State         Master addr                Group

       addr

      FastEthernet 0/0        1        120         3                 -                   P             Master      192.168.1.1           192.168.1.254

         接口                       vrrp组   优先级    保活时间    接口地址是    是否抢占     vrrp状态         本地地址                虚拟的网关地址

                                                                                   否网关地址                                           即vrrp组地址

      Ruijie#show vrrp 1

      FastEthernet 0/0 - Group 1

        State is Master                                                           //此接口是vrrp主地址

        Virtual IP address is 192.168.1.254 configured           //vrrp组ip地址

        Virtual MAC address is 0000.5e00.0101                     //vrrp组mac地址

        Advertisement interval is 1 sec                                   //vrrp报文发送间隔

        Preemption is enabled                                               //vrrp抢占开启

          min delay is 0 sec

        Priority is 120                                                             //vrrp优先级

        Master Router is 192.168.1.1  (local), priority is 120     //vrrp主地址和优先级

        Master Advertisement interval is 1 sec                                //vrrp主地址的vrrp报文发送间隔

        Master Down interval is 3 sec                                              //vrrp主地址的vrrp报文3s没有收到说明vrrp主地址不工作
